Statik, Mekanik ve Elektrik Proje Çizimi

İşin Tanımı

Bir yapının kendi yükünü ve dış kuvvetleri (deprem, rüzgar) güvenle taşıyabilmesi için iskeletinin tasarlanması (Statik); ısıtma, soğutma, havalandırma, temiz/pis su hatlarının planlanması (Mekanik); ve yapının enerji ihtiyacının, aydınlatmasının ve güvenlik sistemlerinin projelendirilmesi (Elektrik) işidir.

Nasıl Yapılır? (Uygulama Adımları)

• Mimari Projenin Alınması: Tüm mühendislik disiplinleri, mimar tarafından hazırlanan temel plan ve kesitleri referans alır.
• Statik Tasarım: Zemin etüt raporuna göre yapının temel tipi seçilir. Betonarme veya çelik için taşıyıcı kolon, kiriş, perde ve döşeme boyutları ile demir donatı (inşaat demiri) çap ve sıklıkları bilgisayar destekli analiz programlarında (SAP2000, ETABS) hesaplanır.
• Mekanik Projelendirme: Isı kayıp/kazanç hesapları yapılır. Kalorifer boru çapları, klima kapasiteleri, havalandırma kanalları ve yangın tesisatı (sprinkler) güzergahları çizilir.
• Elektrik Projelendirme: Priz ve aydınlatma linyeleri çekilir, yük hesaplamaları yapılarak ana pano ve sigorta amperajları belirlenir. Zayıf akım (internet, yangın alarmı, kamera) hatları projeye eklenir.

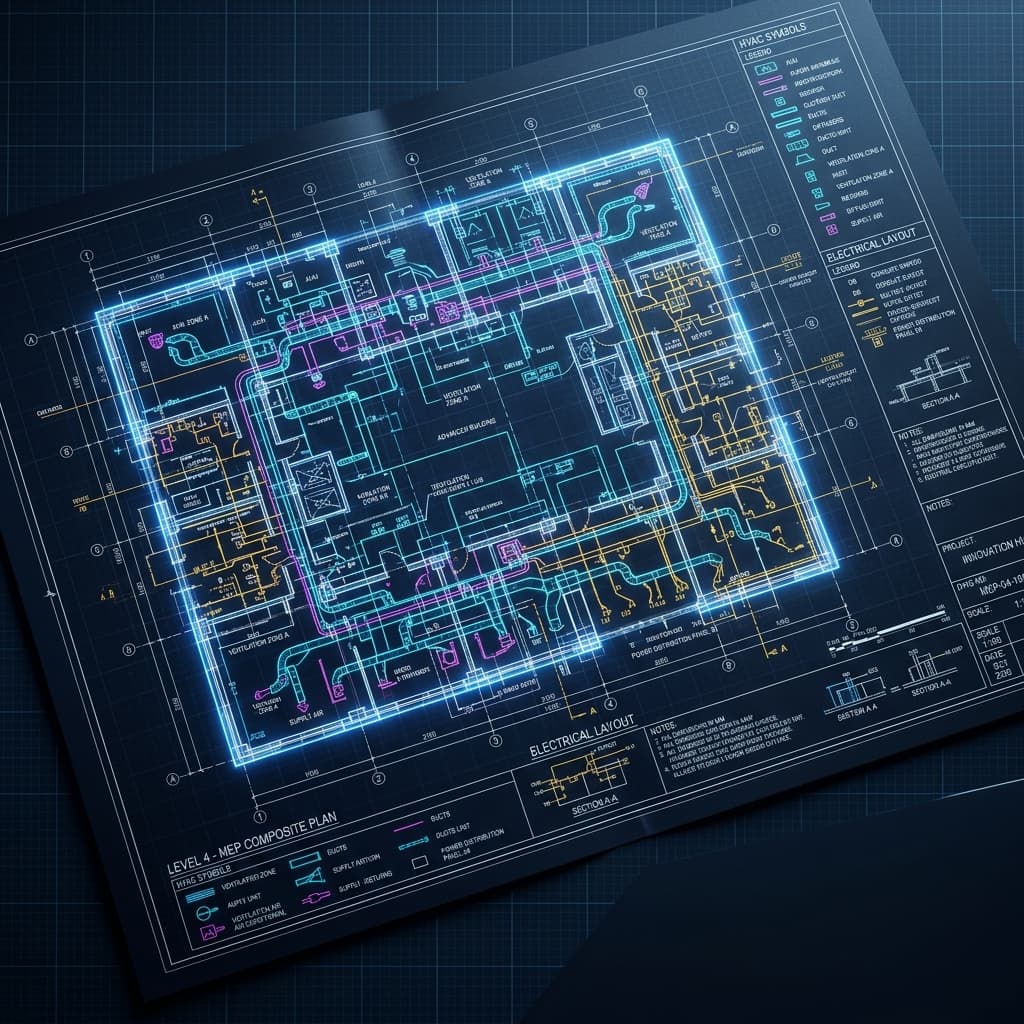

• Çakıştırma (Superpose): Statik, mekanik ve elektrik projeleri üst üste bindirilerek, örneğin bir havalandırma kanalının taşıyıcı bir kirişe denk gelip gelmediği kontrol edilir ve uyumsuzluklar çözülür.
