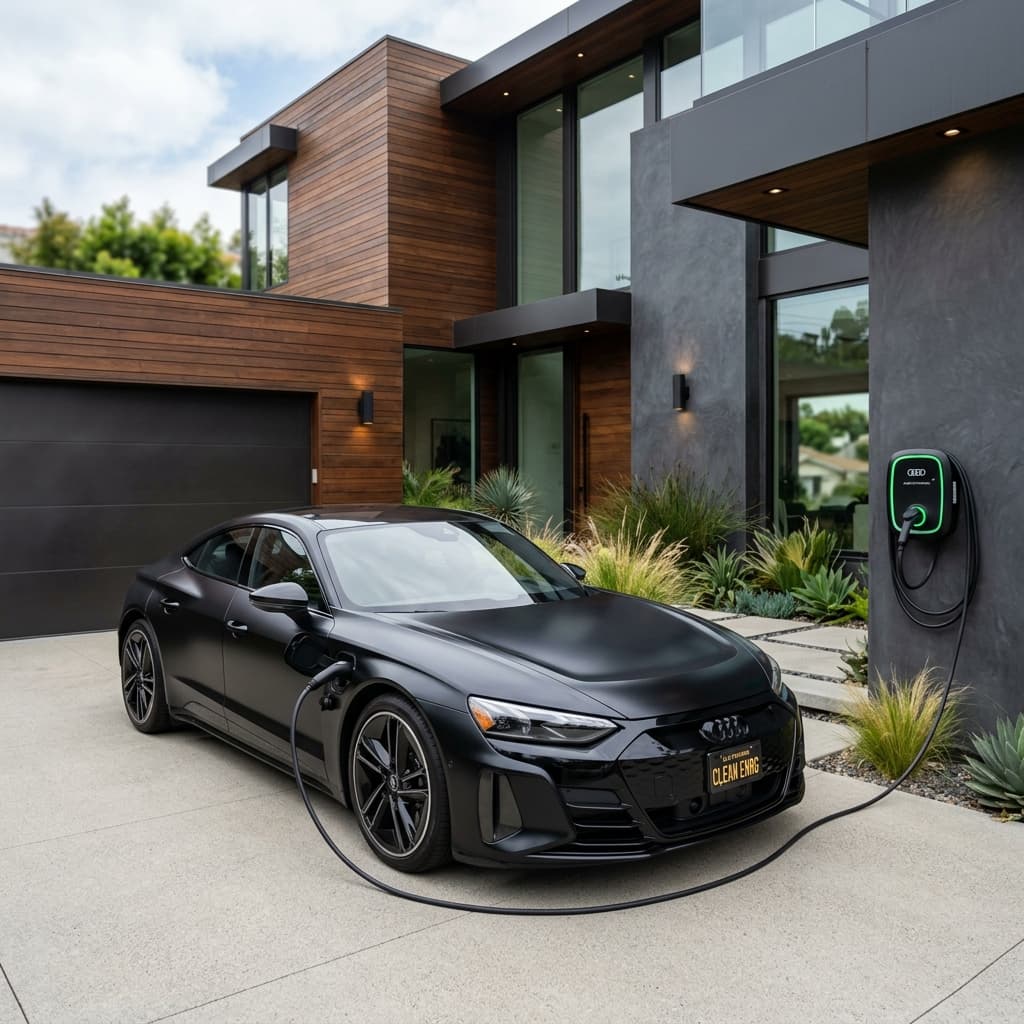

Elektrikli Araç Şarj İstasyonu Montajı

İşin Tanımı

Elektrikli araçların (EV) evde, işyerinde veya otoparklarda güvenli ve bataryaya zarar vermeden şarj edilebilmesi için, yüksek akım çekebilen AC (Wallbox) veya DC (Hızlı Şarj) cihazlarının elektrik altyapısıyla birlikte kurulmasıdır.

Nasıl Yapılır? (Uygulama Adımları)

• Güç (Kapasite) Tespiti: Binanın ana elektrik panosu kontrol edilir. 7.4 kW (Monofaze) veya 11/22 kW (Trifaze) şarj istasyonu için binanın yeterli kilowatta elektrik çekip çekemeyeceği analiz edilir.
• Kablo Çekimi: Elektrik sayacından veya ana şalterden, şarj ünitesinin kurulacağı duvara kadar kesiti kalın (Örn: 3x6 mm² veya 5x6 mm²) yanmaz halojensiz elektrik kablosu çekilir.
• Koruma Şalteri (Kaçak Akım): Panoya mutlaka elektrikli araçlara özel (A Tipi veya B Tipi) kaçak akım rölesi ve uygun amperli sigorta (MCB) monte edilerek araç yangınlarına/kısa devrelere karşı koruma sağlanır.
• Cihaz Montajı: Wallbox (Şarj cihazı) duvara sağlam bir şekilde dübellenerek su terazisiyle oturtulur. İçindeki klemenslere (L1, L2, L3, Nötr, Toprak) kablolar sıkıca bağlanır.
• Topraklama Ölçümü ve Test: Güvenlik için cihazın topraklama direnci meger cihazı ile ölçülür (genelde 5 ohm altı istenir). Cihaz açılır, RFID kartı okutulur veya uygulama üzerinden test şarjı başlatılarak müşteriye teslim edilir.
